ニップル
2021
12/02
メーカー : フローバル
【ねじ込み継手】
●適用規格：JIS B2302、JIS B0203準拠
【仕様】
●最高使用圧力：300℃以下の蒸気・空気・ガス・油 1.0MPa、120℃以下の静流水 2.0MPa
【材質】
●SUS304TP

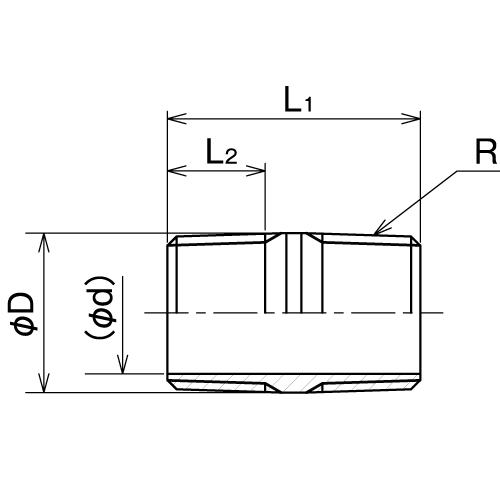

| 商品コード | 型式 | ネジ(R) | L1 | L2 | ΦD | (Φd) | 希望販売価格 |
|---|---|---|---|---|---|---|---|
| 04100901 | VN-01 | 1/8 | 24 | 10 | 10.5 | 7.5 | ¥280 |
| 04100902 | VN-02 | 1/4 | 26 | 11 | 13.8 | 9.8 | ¥280 |
| 04100903 | VN-03 | 3/8 | 28 | 12 | 17.3 | 13.3 | ¥280 |
| 04100904 | VN-04 | 1/2 | 34 | 14.5 | 21.7 | 16.7 | ¥360 |
| 04100905 | VN-06 | 3/4 | 38 | 16 | 27.2 | 22.2 | ¥400 |
| 04100906 | VN-08 | 1” | 42 | 18 | 34 | 28 | ¥560 |
| 04100907 | VN-10 | 1”1/4 | 50 | 21 | 42.7 | 36.7 | ¥770 |
| 04100908 | VN-12 | 1”1/2 | 50 | 21 | 48.6 | 42.6 | ¥880 |
| 04100909 | VN-16 | 2” | 58 | 25 | 60.5 | 53.5 | ¥1,260 |
| 04100910 | VN-20 | 2”1/2 | 70 | 28 | 76.3 | 69.3 | ¥2,320 |
| 04100911 | VN-24 | 3” | 78 | 31 | 89.1 | 81.1 | ¥3,040 |
| 04100912 | VN-32 | 4” | 90 | 37 | 114.3 | 106.3 | ¥5,690 |
