流体制御機器であるバルブ。用途や使用条件に応じたさまざまな種類があります。 ボールバルブは、流量抵抗や圧力損失が少なく、操作性にもすぐれるなどの理由から、化学・石油化学・食品・薬品・一般産業装置などの工業分野から建築設備まで、あらゆる分野の配管で使用されています。
すでに多くの製品が販売されていますが、当社フローバルのステンレスバルブシリーズは、汎用ねじ込み形ボールバルブを中心に、安定した品質と価格メリットを提供。発売から20年超の実績があり、安心してご使用いただけます。
フローバル・ステンレス製ボールバルブ FLOBAL STAINLESS STEEL BALL VALVE
流体制御機器であるバルブ。
用途や使用条件に応じたさまざまな種類があります。

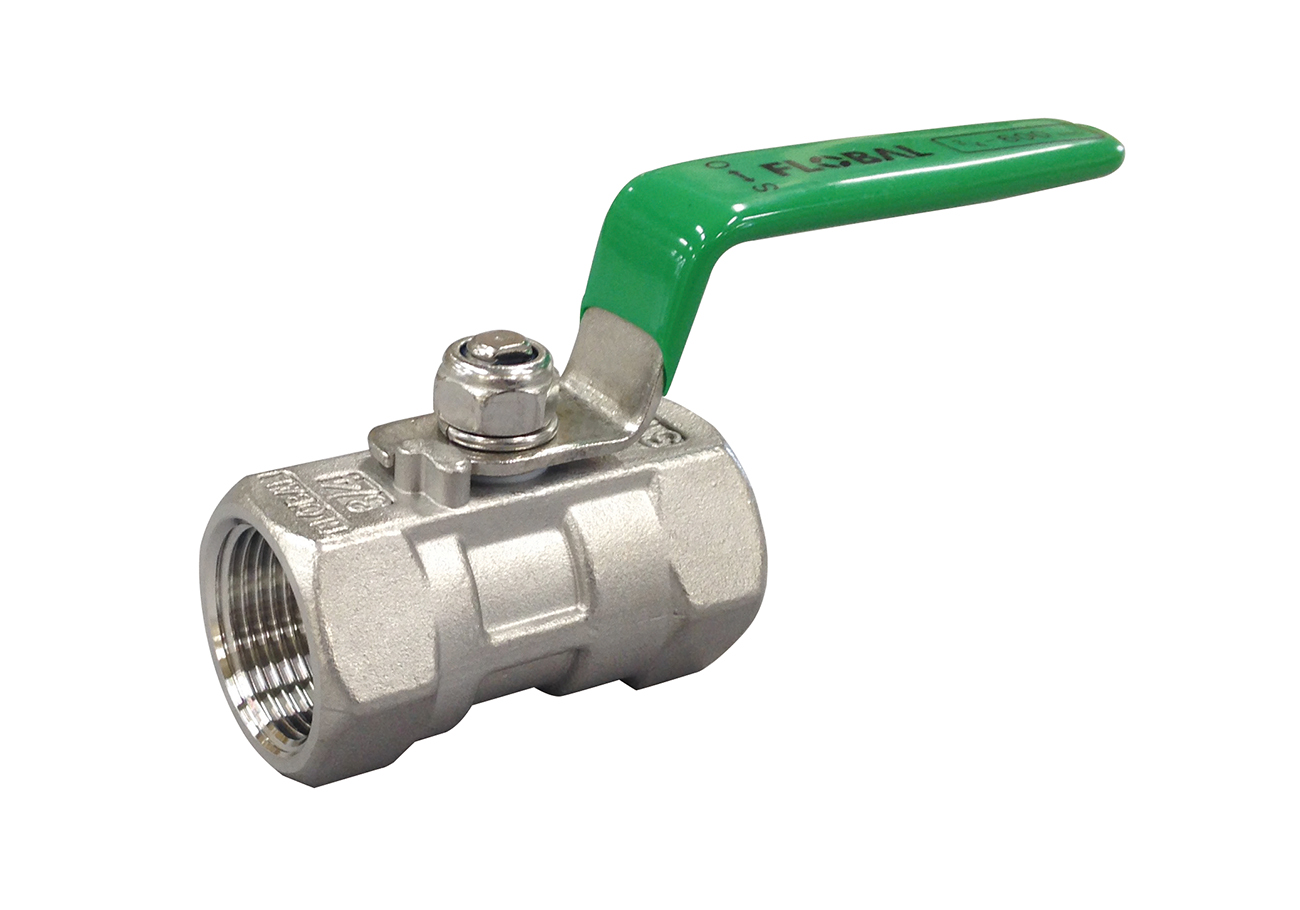

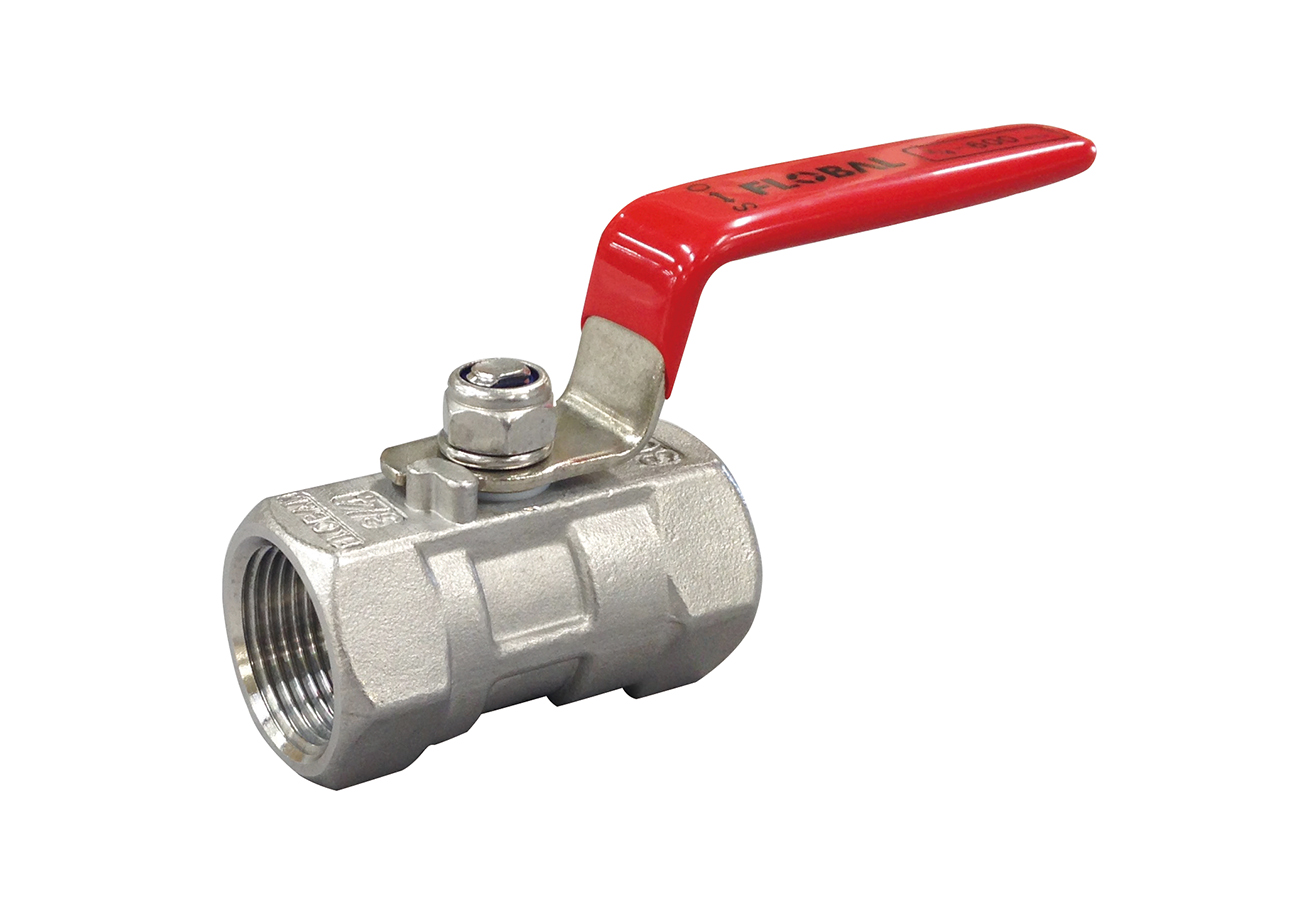

レデュースドボールバルブ 型式：V-03,V-03-304
一体型構造でコンパクト、流路は配管径より小さい。
- 呼び圧力
- クラス600
- サイズ
- 呼び径1/4～2”
- ボデー材質
- ステンレス鋼鋳鋼
型式V-03：SCS14A(SUS316相当)
型式V-03-304：SCS13A(SUS304相当)
- シート材質
- 強化PTFE
- 最高使用圧力
- 常温の水・油・ガス4.12MPa、飽和蒸気0.5MPa
- 使用温度範囲
- −20℃～200℃（凍結なきこと）
- ボデー構造
- １ピース（1体型）
- ボア径
- レデュースドボア
- 接続形式
- ねじ込み式
- ハンドル形式
- レバー式
- 本体刻印
- FLOBAL

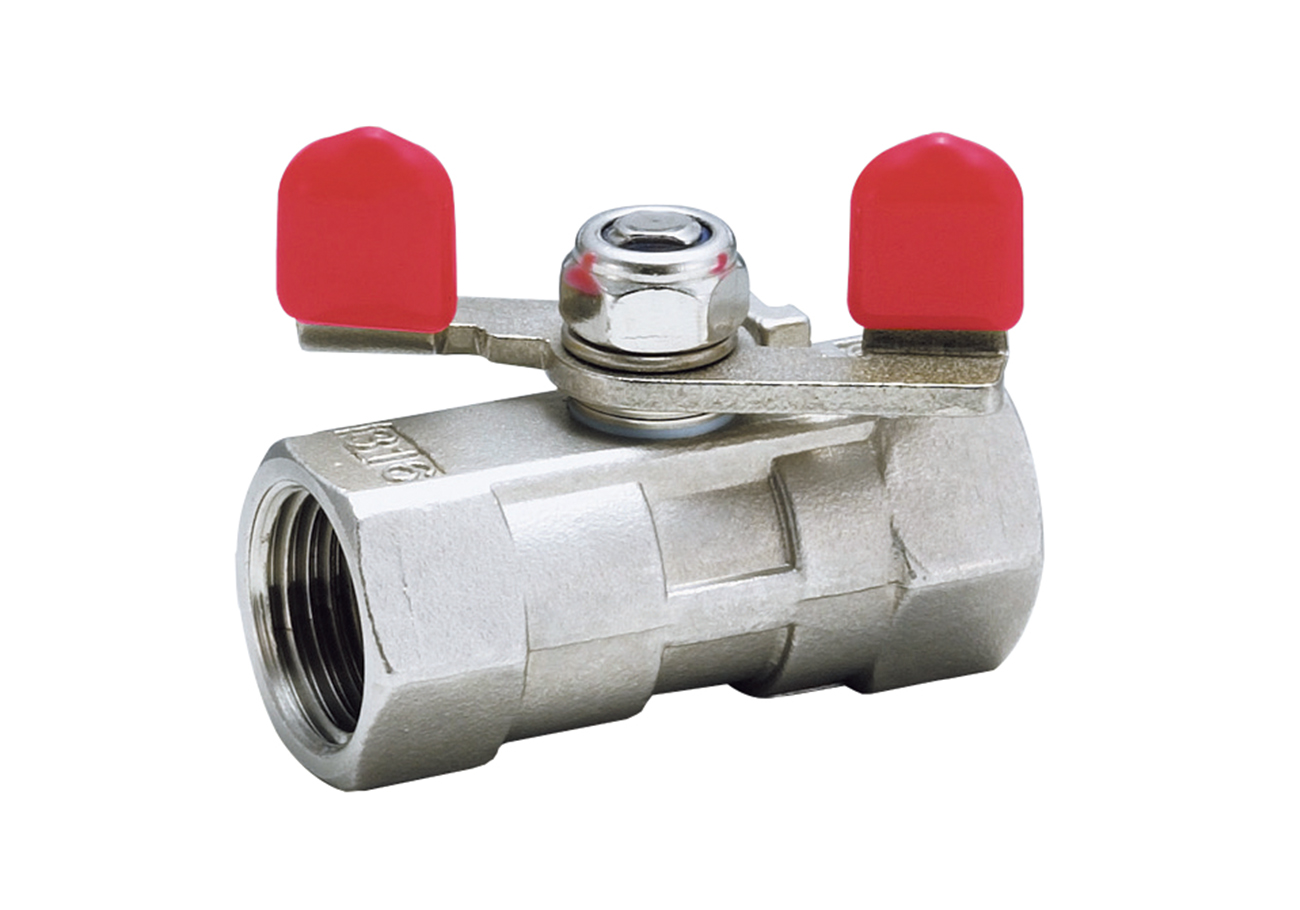

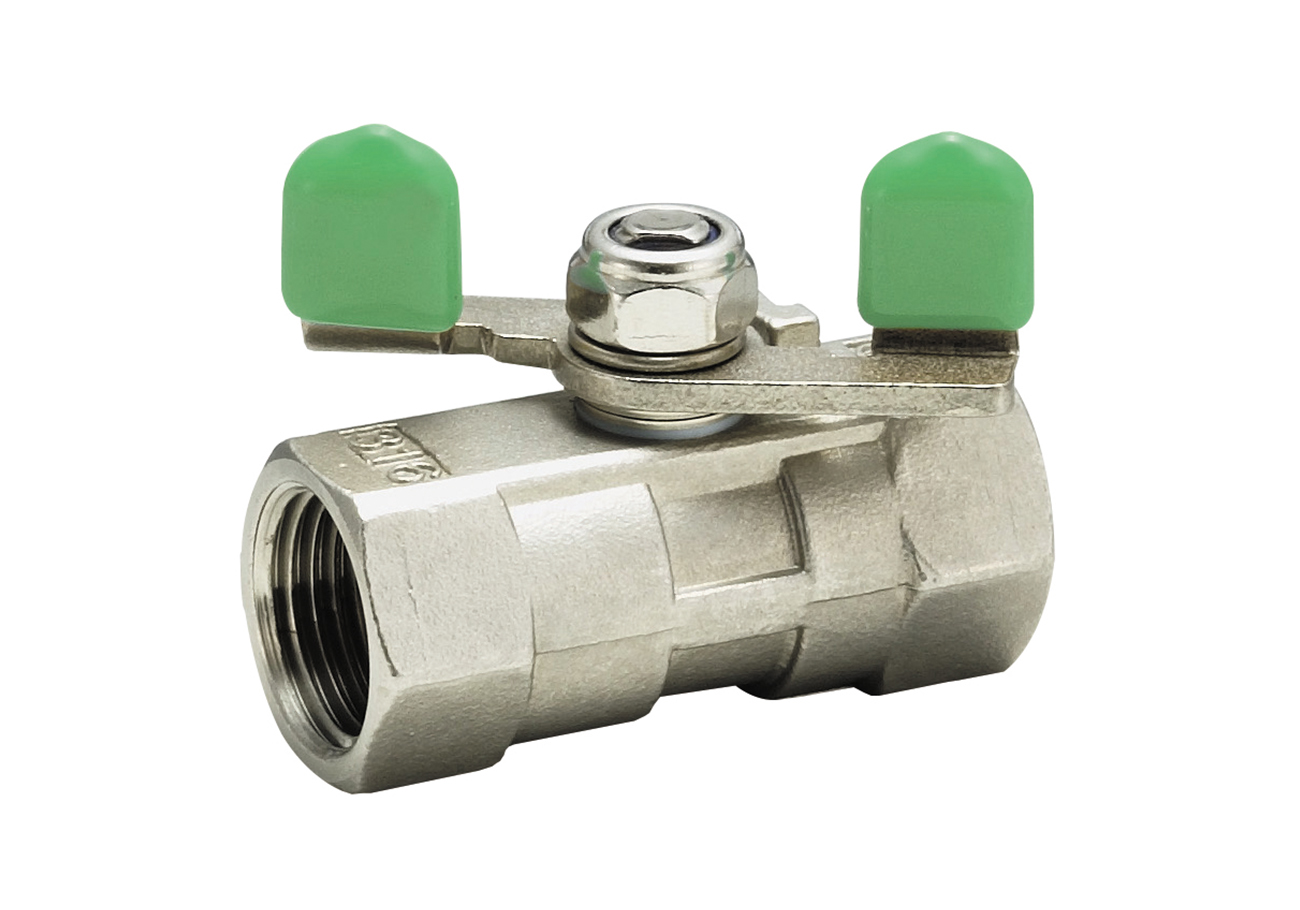

レデュースドウィングバルブ 型式：V-03W,V-03W-304
ウィングハンドルで省スペース向き。
- 呼び圧力
- クラス600
- サイズ
- 呼び径1/4～2”
- ボデー材質
- ステンレス鋼鋳鋼
型式V-03W：SCS14A(SUS316相当)
型式V-03W-304：SCS13A(SUS304相当)
- シート材質
- 強化PTFE
- 最高使用圧力
- 常温の水・油・ガス4.12MPa、飽和蒸気0.5MPa
- 使用温度範囲
- −20℃～200℃（凍結なきこと）
- ボデー構造
- １ピース（1体型）
- ボア径
- レデュースドボア
- 接続形式
- ねじ込み式
- ハンドル形式
- ウイング式（蝶ハンドル式）
- 本体刻印
- FLOBAL

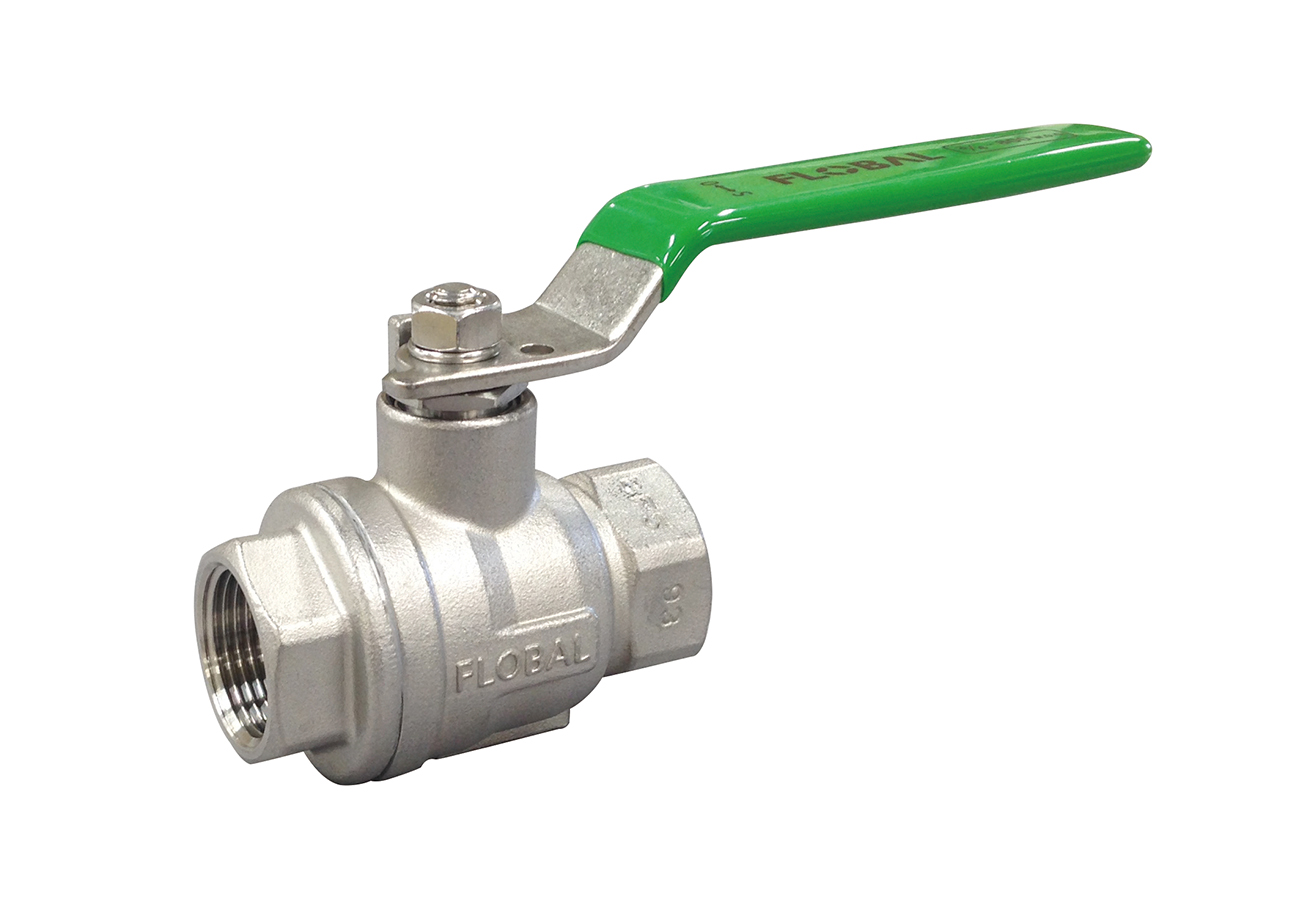

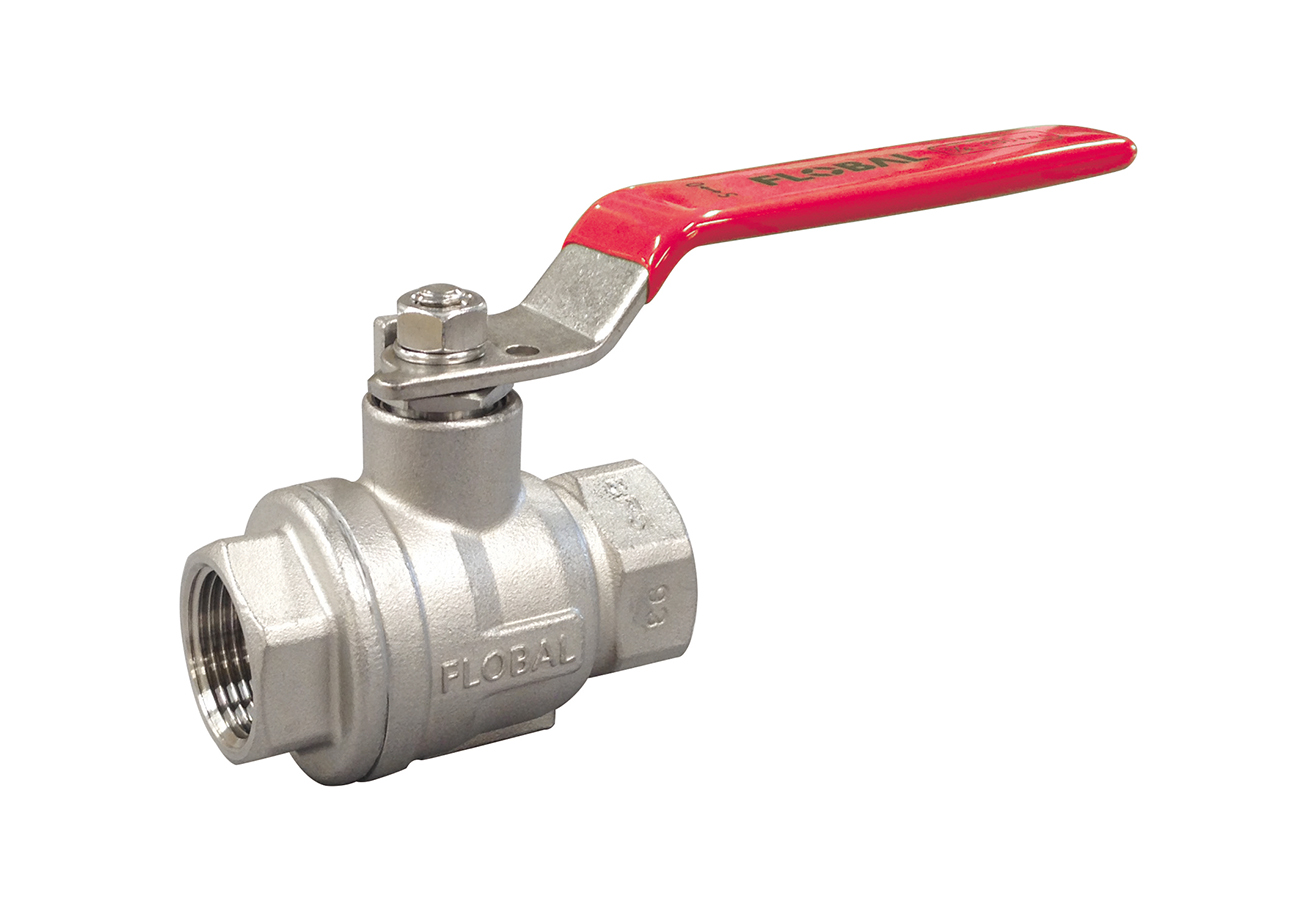

フルボアボールバルブ 型式：V-06,V-06-304
圧力損失が極めて少ないフルボア径。
- 呼び圧力
- クラス800
- サイズ
- 呼び径1/4～2”
- ボデー材質
- ステンレス鋼鋳鋼
型式V-06：SCS14A(SUS316相当)
型式V-06-304：SCS13A(SUS304相当)
- シート材質
- 強化PTFE
- 最高使用圧力
- 常温の水・油・ガス4.12MPa、飽和蒸気0.5MPa
- 使用温度範囲
- −20℃～200℃（凍結なきこと）
- ボデー構造
- 2ピース（分割型）
- ボア径
- フルボア
- 接続形式
- ねじ込み式
- ハンドル形式
- レバー式
- 本体刻印
- FLOBAL
３ピースフルボアバルブ 型式：V-05
3ピース型で配管から外さずメンテナンス可能。
- 呼び圧力
- クラス1000
- サイズ
- 呼び径1/4～2”
- ボデー材質
- ステンレス鋼鋳鋼SCS14A(SUS316相当)
- シート材質
- PTFE/強化PTFE
- 最高使用圧力
- 水・空気6.89MPa（常温）
- 使用温度範囲
- 納入図面掲載の「圧力-温度特性」を参照
- ボデー構造
- ３ピース（3分割型）
- ボア径
- フルボア
- 接続形式
- ねじ込み式
- ハンドル形式
- レバー式
- 本体刻印
- MD
分割型ボールバルブ 型式：型式V-205S
3ピース・フルボア型で、接続が溶接形。
- 呼び圧力
- クラス1000
- サイズ
- 呼び径1/4～2”
- ボデー材質
- ステンレス鋼鋳鋼SCS14A(SUS316相当)
- シート材質
- PTFE/強化PTFE
- 最高使用圧力
- 水・空気6.89MPa（常温）
- 使用温度範囲
- 納入図面掲載の「圧力-温度特性」を参照
- ボデー構造
- ３ピース（3分割型）
- ボア径
- フルボア
- 接続形式
- 突合せ溶接形
- ハンドル形式
- レバー式
- 本体刻印
- MD
ＭＦ型ボールバルブ 型式：V-010H
1ピース型で、オス・メスねじ接続。
- 呼び圧力
- クラス1000
- サイズ
- 呼び径1/4～2”
- ボデー材質
- ステンレス鋼鋳鋼SCS14A(SUS316相当)
- シート材質
- PTFE/強化PTFE
- 最高使用圧力
- 常温の水・油・ガス6.89MPa（常温）
- 使用温度範囲
- −18℃～169℃
- ボデー構造
- １ピース（一体型）
- ボア径
- レデュースドボア
- 接続形式
- ねじ込み式
- ハンドル形式
- レバー式
- 本体刻印
- MD
- 備考
- ＭＦは接続ねじのmale（おねじ）female（めねじ）を表す。
ＭＭ型ボールバルブ 型式：V-011
1ピース型で、オス・オスねじ接続。
- 呼び圧力
- クラス1000
- サイズ
- 呼び径1/4～2
- ボデー材質
- ステンレス鋼鋳鋼SCS14A(SUS316相当)
- シート材質
- PTFE/強化PTFE
- 最高使用圧力
- 常温の水・油・ガス6.89MPa
- 使用温度範囲
- −18℃～169℃
- ボデー構造
- ２ピース（分割型）
- ボア径
- レデュースドボア
- 接続形式
- ねじ込み式
- ハンドル形式
- レバー式
- 本体刻印
- MD
- 備考
- ＭMは接部ねじのmale（おねじ）male（おねじ）を表します。
3方向ボールバルブ Ｌポートタイプ 型式：V-32L
左右のL字方向に流路を切替え。
- 呼び圧力
- クラス1000
- サイズ
- 呼び径1/4～2
- ボデー材質
- ステンレス鋼鋳鋼SCS14A(SUS316相当)
- シート材質
- PTFE/強化PTFE
- 最高使用圧力
- 水・空気6.89MPa（常温）
- 使用温度範囲
- 納入図面掲載の「圧力-温度特性」を参照
- ボデー構造
- ２ピース（分割型）
- ボア径
- スタンダードボア
- 接続形式
- ねじ込み式
- ハンドル形式
- レバー式（ハンドル固定ストッパー・流路指示板付き）
- 本体刻印
- MD
- 備考
- ３つの流路を持ち、流れの方向を切り替えることができます。Lポート式は、左右のL字方向に流路を切替えることができます。
3方向ボールバルブ Ｔポートタイプ 型式：V-31T
２方向と３方向の4パターンの流路を切替え。
- 呼び圧力
- クラス1000
- サイズ
- 呼び径1/4～2
- ボデー材質
- ステンレス鋼鋳鋼SCS14A(SUS316相当)
- シート材質
- PTFE/強化PTFE
- 最高使用圧力
- 水・空気6.89MPa（常温）
- 使用温度範囲
- 納入図面掲載の「圧力-温度特性」を参照
- ボデー構造
- ２ピース（分割型）
- ボア径
- スタンダードボア
- 接続形式
- ねじ込み式
- ハンドル形式
- レバー式（ハンドル固定ストッパー・流路指示板付き）
- 本体刻印
- MD
- 備考
- ３つの流路を持ち、流れ方向を切り替えることができます。Tポート式は、二方向や三方向など４つのパターンに切り替えることができます。液溜まりに注意が必要です。
JIS 10Kフランジボールバルブ 型式：ＶＦ-13
呼び圧力JIS10Kの汎用型フランジボールバルブ。
- 呼び圧力
- 10K
- サイズ
- 呼び径1/2～4”
- ボデー材質
- ステンレス鋼鋳鋼SCS13A(SUS304相当)
- シート材質
- PTFE
- 適用流体
- 蒸気（0.41MPa以下）、水・油・空気
- 最高使用圧力
- 1.4MPa
- 使用温度範囲
- 納入図面掲載の「圧力-温度特性」を参照
- ボデー構造
- ２ピース（分割型）
- ボア径
- フルボア
- 接続形式
- フランジ式
- ハンドル形式
- レバー式
- 備考
- ●帯電防止機構：静電気による可燃性流体への引火を防ぐため、ステムとボデーの間およびステムとボールの間が通電可能なように、帯電防止機構を設けています。
●弁体ボールの開口側にV字状の切れ込みがあります。耐熱性・耐摩耗性・流量コントロール性にすぐれ、ポケットレス構造で流体のつまりがなく、粉体やスラリーなどの粘性流体に適している、などの特長があります。
フローバル・ステンレス製バルブ FLOBAL STAINLESS VALVE
基本バルブの4種類をステンレス・ねじ込み形でラインアップ。
ゲートバルブ 型式：VGT
- 呼び圧力
- クラス200
- サイズ
- 1/2～2”
- ボデー材質
- ステンレス鋼鋳鋼SCS14A(SUS316相当)
- ボデーシール・グランドパッキン材質
- PTFE
- 最高使用圧力
- 1.37MPa（常温）蒸気使用不可
グローブバルブ 型式：VGB
- 呼び圧力
- クラス200
- サイズ
- 1/2～2”
- ボデー材質
- ステンレス鋼鋳鋼SCS14A(SUS316相当)
- ボデーシール・グランドパッキン材質
- PTFE
- 最高使用圧力
- 1.37MPa（常温）蒸気使用不可
Ｙ型ストレーナ 型式：VYS
- 呼び圧力
- クラス800
- サイズ
- 40メッシュ1/4～2”、100メッシュ3/8～1”1/2
- ボデー材質
- ステンレス鋼鋳鋼SCS14A(SUS316相当)
- スクリーン材質
- SUS316相当
- パッキン材質
- PTFE
- 最高使用圧力
- 水・空気5.49MPa（常温）、蒸気0.5MPa
スイングチャッキ 型式：VSC
- 呼び圧力
- クラス200
- サイズ
- 3/8～2“
- ボデー材質
- ステンレス鋼鋳鋼SCS14A(SUS316相当)
- パッキン材質
- PTFE
- 最高使用圧力
- 1.37MPa、飽和蒸気0.5MPa
